Полярная система координат состоит из заданной фиксированной точки O – полюса, концентрических окружностей с центром в полюсе и лучей, выходящих из точки O, один из которых OX – полярная ось.
Расположение любой точки M в полярных координатах можно задать положительным числом ρ = OM (полярный радиус), и числом ρ, равным величине угла XOM (полярный угол).
В Scilab для формирования графика в полярной системе координат необходимо сформировать массивы значений полярного угла и полярного радиуса, а затем обратиться к функции polarplot:
polarplot(fi,ro)
,где fi – полярный угол, а ro – полярный радиус.

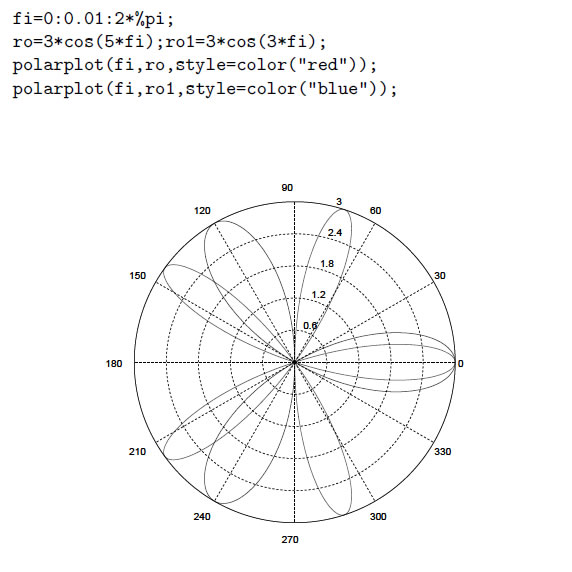

Определив диапазон и шаг изменения полярного угла, формируем массивы fi, ro. Поочередно строим заданные кривые с помощью функции polarplot, при этом для линии графика функции ro установим красный цвет, а для функции ro1 – синий.
