Рассмотрение графиков начнем с простейших функций вида y = f(x), для построения которых в Scilab существует функция plot.
Функция plot предназначена для построения графика одной функции y = f(x). Обращение к ней имеет вид:
plot(x,y,[xcap,ycap,caption])
Здесь x — массив абсцисс; y — массив ординат; xcap, ycap, caption — подписи осей и графика.

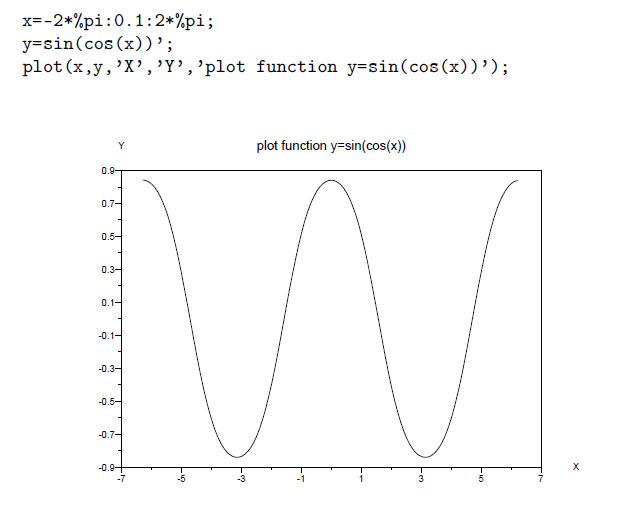

Пусть x изменяется на интервале [−2π; 2π] с шагом 0,1. Сформируем массив X. Вычисляя значение функции
y = sin(cos(x)) для каждого значения массива X, создадим массив Y . Затем воспользуемся функцией plot(x,y) для построения кривой и выведем с ее же помощью подписи координатных осей ’X’, ’Y’, а также имя графика ’plot function y=sin(cos(x))’.
